Юпитер-11 (М39 дальномерный) обзор
Перечень всех обзоров и статей вы можете видеть на карте блога.
Юпитер-11 4/135 М39, дальномерный
Длиннофокусный сменный объектив с просветлённой оптикой для дальномерных фотокамер. Четырёхлинзовый анастигмат.
В Юпитере-11 воплощена оптическая схема Sonnar немецкой фирмы Carl Zeiss. Конструкторская и технологическая документация Цейса достались СССР в счет репараций.
Выпускались варианты Юпитер-11 с самыми разными вариантами креплений, как для дальномерных фотоаппаратов, так и для зеркальных.
Юпитер-11 — это объектив, который в СССР выпускался, пожалуй, в самом большом количестве вариаций.
В обзоре представлена дальномерная резьбовая версия, произведенная на КМЗ. Если вас интересуют иные версии — их обзоры я обязательно опубликую. Ищите на карте блога или подпишитесь на e-mail рассылку.
Оптическая схема:
Фокусное расстояние: 135 мм
Угол поля зрения: 18°30′
Размер кадра: 24×36 мм
Количество линз/групп: 4/3
Рабочий отрезок — 28,8 мм
Относительное отверстие: 1:4
Пределы шкалы диафрагм: 1:4–1:22
Количество лепестков диафрагмы — 12
Регулировка диафрагмы — бесступенчатая
Предустановка диафрагмы — отсутствует
Ближний предел фокусировки — 2,5 м
Соединения:
объектива с камерой — M39×1
для ввинчивающихся насадок — M40,5×0,5
для надевающихся насадок — ∅42 мм
Расположение крепления для светофильтров: переднее
Разрешающая способность по ТУ (центр/край): 34/19 линий/мм
Коэффициент светопропускания: 0,78
Вес — 263 г

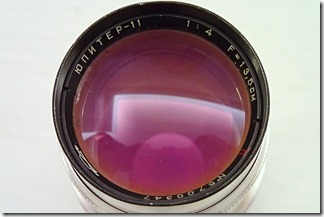

Объектив просветленный, на что указывает красная буква П на переднем торце. Просветление химическое однослойное характерного оранжевого с фиолетовым отливом цвета.
По стандартам того времени фокусное расстояние указано в сантиметрах — 13,5 см.

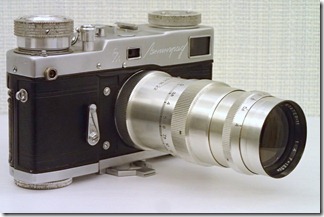

Юпитер-11 в дальномерном исполнении — объектив визуально довольно длинный. Такое ощущение возникает в основном из-за его небольшого диаметра. Реально его длина не так уж велика – около 9,5-10,5 см за пределами фотоаппарата в зависимости от фокусировки.
Все кольца (их три) — широкие, рифленые и удобные.
Ближнее в камере кольцо помогает прикручивать и откручивать объектив.
Примерно посередине — кольцо фокусировки. Расположено оно очень удобно. Левая рука, контролируя это кольцо, уверенно поддерживает весь фотоаппарат, повышая качество хвата.
Полный ход геликоида несколько меньше 180 градусов. Важная деталь — ближний предел фокусировки — 2,5 метра!
К кольцу управления диафрагмой тоже никаких претензий. Оно расположено ближе к переднему концу объектива, но в пределах камфорного доступа.
Диафрагма состоит из 12-ти черненых скругленных лепестков. На любом значении диафрагмы лепестки образуют ровный круг. Это позволяет добиваться очень красивых кружков в зоне размытия.
Юпитер-11 с его светосилой равной 4 — нельзя назвать светосильным объективом.
Но для дальномеров того времени большая светосила и не имела смысла. Попасть в ГРИП на типичных дистанциях для такой оптики с дальномером — задача очень непростая. А визируем мы все равно не через объектив.
Тем не менее, Юпитер-11 не обделен популярностью. Оптическая схема Sonnar обеспечивает ему картинку, которая нравится многим фотолюбителям. Объектив достаточно резок на самых открытых диафрагмах и дает очень приятное размытие.
Юпитер-11 можно использовать как портретник.
Из недостатков Юпитера-11 нужно отметить низкую контрастность и боязнь контрового света.
Стоит ли приобретать этот объектив для цифровой камеры?
Если у вас зеркалка — не стоит. Как и всякий дальномерный объектив, Юпитер-11 будет у вас работать только как Макро.
Хорошая новость для владельцев зеркалок. Существует несколько версий Юпитера-11, совместимых с зеркалками. Если интересно — следите за анонсами.
А вот если у вас беззеркалка, то…. тоже не стоит. На кропнутых беззеркалках 135 мм будут давать слишком уж большое эффективное фокусное расстояние. Выйдет слишком узкоспециальный объектив.
А для полнокадровых беззеркалок существуют другие объективы с ФР 135мм, лучшим качеством картинки и большей светосилой. В частности — Юпитер-37А 3,5/135 — прямой потомок Юпитера-11.
Единственным, пожалуй, преимуществом именно дальномерного Юпитера-11 можно считать компактность. И самого объектива, и переходника с дальномерной оптики.
Но полнокадровые беззеркалки — камеры немаленькие. И на них немного более крупная оптика смотрится нормально.
Самые дешевые переходники продаются на Aliexpress.
Выбрать переходник для своей камеры вам поможет табличка.
Тип
|
Брэнд
|
Примечание
|
Ссылка на переходник
| |
Full frame
|
Crop
| |||
Зер- кал- ки
|
Nikon
|
Объектив будет работать только в режиме Макро
| ||
Canon
| ||||
Sony
| ||||
Pentax
| ||||
Без- зер- кал- ки
|
Sony
|
Отличный портретник
|
Отличный портретник. Но смотрите на кроп-фактор. ЭВР длиннее 200 мм многовато на мой вкус для портрета.
| |
Оlympus/ Panasonic
| ||||
Fuji
| ||||
Nikon
| ||||
Перечень всех обзоров и статей вы можете видеть на карте блога.
Тестовые снимки ожидаются.
