Фотоаппарат Друг обзор и инструкция

После очень удачного фотоаппарата Зоркий-4 конструкторская мысль на КМЗ пошла в 2-х разных направлениях.

С одной стороны, на предприятии думали над удешевлением производства и удовлетворением огромного спроса небогатого населения страны на фототехнику. Так появились Мир, Зоркий-5 и -6.

А с другой стороны, на КМЗ не оставляли стремления создавать продвинутые камеры.

Новая разработка красногорцев могла называться «Зоркий-7». Но решили назвать «Друг».

Аппарат был создан под интересную концепцию, которая тогда виделась очень перспективной, но испытания практикой не прошла и развития не получила. А аппарат в итоге — не прижился.

Согласно этой концепции, взвод затвора и транспортировка отснятого кадра у фотоаппарата Друг происходит совершенно иначе, чем все, что мы видели ранее.

Эта операция осуществляется с помощью длинного откидного курка, расположенного внизу камеры. Курок этот ходит по прямой в горизонтальной плоскости — вдоль корпуса камеры. Двигать курок полагается левой рукой, удерживая его несколькими пальцами и упираясь в корпус камеры большим пальцем.

Таким образом, для взвода затвора не требуется отвлекать правую руку, которая отвечает за кнопку спуска. Теоретически это сильно повышает скорострельность аппарата.

Рассмотрим камеру подробнее.

Фотоаппарат Друг



Друг выпускался Красногорским механическим заводом (КМЗ) в 1960—1962 гг.

Всего выпущено 23 тыс. штук этих аппаратов, что совсем немного.

Штатный объектив Юпитер-8 2/50 или Юпитер-17 2/50.

Крепление оптики — резьба M39×1.

Рабочий отрезок — 28,8 мм.

Затвор — матерчатый, шторно-щелевой с горизонтальным ходом. Отбивает выдержки: 2, 4,8,15,30,60,125,250,500,1000, В.

Ассортимент выдержек весьма хорош. Чуть меньше, чем у Зоркого-4, но существенно больше, чем у Зоркого-6.

Корпус металлический. Оклеен традиционным текстурированным черным кожзаменителем.

Грани и углы корпуса очень необычно и стильно завальцованы. Видно старание дизайнеров выделить камеру среди прочих.

Камера немного легче, чем ожидаешь, когда на нее смотришь. Вес моего экземпляра без объектива 625 грамм.

Камера оснащена автоспуском и проводным синхроконтактом двух типов.

Экспонометра у фотоаппарата нет. Его планировалось поставить на модели Друг-2, но она не выпускалась серийно.

Элементы управления:

Друг — камера необычная и необычности начинаются сразу с передней панели.

Кроме объектива и традиционных рычага и кнопки автоспуска спереди расположена также и кнопка спуска. Нажимать на нее полагается указательным пальцем.

Это довольно необычное расположение для кнопки спуска. По замыслу конструкторов это решение должно способствовать снижению «смаза», вызываемого сдвигом камеры в момент нажатия сверху-вниз на традиционную кнопку спуска.

Движение же камеры спереди назад, во-первых должно давать меньший «смаз» само по себе, а во-вторых, нажатие на переднюю кнопку должно хорошо компенсироваться большим пальцем правой руки, что уменьшает всякое движение камеры в момент спуска.

Кнопка спуска совсем небольшая и находится в правой части сразу над кнопкой старта автоспуска.

Вверху лицевой панели имеется переднее окошко видоискателя и глазок дальномера. База дальномера 43 мм.

Окно видоискателя расположено почти по оси объектива, что хорошо компенсирует параллакс.

Следует отметить, что указательный палец лежащий на кнопке спуска в комфортном положении — так и норовит перекрыть глазок дальномера. Часто приходится отвлекаться на этот рабочий момент.

Еще на передней панели слева от объектива конструкторы расположили рычажок отключения затвора, что тоже нетипично для этого элемента управления.

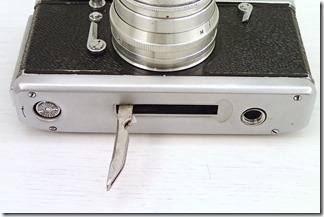

Внизу у камеры имеются:

— Штативное гнездо — слева

— Курок взвода затвора

— Выдвижная головка обратной перемотки — справа

Курок в походном положении сложен в специальное углубление и за пределы корпуса не выступает.

Для перевода в рабочее положение его нужно подцепить ногтем и откинуть вниз на 90 градусов. В таком положении курок фиксируется пружинным фиксатором.

Чтобы сложить курок обратно — нужно на это фиксатор надавить.

Курковый механизм фотоаппарата Друг выглядит весьма ненадежным. Курок — тонкий, деталька фиксатора — мелкая. Пользоваться реально боязно.

Приходится постоянно контролировать положение пальцев, чтобы не создать на курке чрезмерного усилия как на длинном рычаге и просто не выломать его!

Камера создавалась вроде как с расчетом на очень быстрый ритм работы — я считаю, что курок стоило сделать более прочным.

Сзади только окуляр видоискателя и 2 гнезда проводных синхроконтактов. Для одноразовых вспышек и для электронных.

Видоискатель — очень хорош. Большой и светлый. Тем, кто использует сменную оптику конструкторы немного облегчили жизнь и поместили в видоискателе светящиеся кадрирующие рамки для 50 и 85 мм. Обзор самого видоискателя немного шире 50 мм и, видимо, может служить неким ориентиром для 35 мм объектива.

На верхней панели имеются:

— дугообразное окошко счетчика кадров (колесико для выставления первого кадра — на левом торце корпуса);

— головка выдержек;

— «холодная» скоба для вспышек;

— памятка типа и чувствительности пленки.

Головка выдержек расположена в левой части верхней панели. Это довольно нетипично. А вот сам механизм — традиционный для тех лет.

Чтобы изменить выдержку, головку нужно поднять, повернуть в нужную позицию и снова опустить.

Менять выдержку можно только при взведенном затворе!

Для зарядки пленки задняя стенка камеры откидывается на петлях влево. Замок расположен на правом торце камеры.

Пленка в камере идет справа налево и этим объясняется необычное расположение многих узлов.

Отношение к камере:

Я, видимо, не буду оригинальным, но мне концепция Друга, как говорится, «не зашла».

Не нахожу я ничего удобного ни в нижнем курсе, ни в передней кнопке спуска.

А кроме этого, в камере нет ничего такого, что создавало бы «вау-эффект» и стимулировало бы притерпеться к необычной эргономике, но зато получить…………. Нечего там особо получать.

Выдержек немало, но и больше видали. Видоискатель — приятный, но не уникальный. Над компенсацией параллакса подумали? Хорошо, но фотоувеличитель позволяет «кроп» делать.  А что еще? А все!

Дизайн, правда, в целом, очень приятный. Строгий, солидный.  Снятые фаски на гранях и скошенные углы корпуса смотрятся очень хорошо. Необычно. Богато.

Друг — очень своеобразная камера, интересная с т.з. коллекционирования и с т.з. изучения полета конструкторской мысли.

Но обычному фотолюбителю тех лет на практике был все-же удобнее Зоркий-4К.

А как вам такая концепция?

--------------------------------------------------------------------------

Информационное сообщение.

Уважаемые читатели! В социальных сетях для сайта Фототехника СССР созданы странички – визитные карточки.

Если вам интересен мой ресурс, приглашаю поддержать проект и стать участником любого из сообществ. Делитесь опытом, высказывайте соображения, задавайте вопросы, участвуйте в дискуссиях!

Страничка во ВКонтакте

Ссылки на прочие соцсети перечислены на странице контактов

В соцсетях я буду выкладывать ссылки на свежие обзоры и сообщать, какие именно статьи появятся на сайте Фототехника СССР в ближайшем будущем.

Удачи!

--------------------------------------------------------------------------

Перечень всех обзоров и статей вы можете видеть на карте блога.

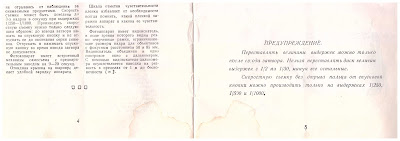

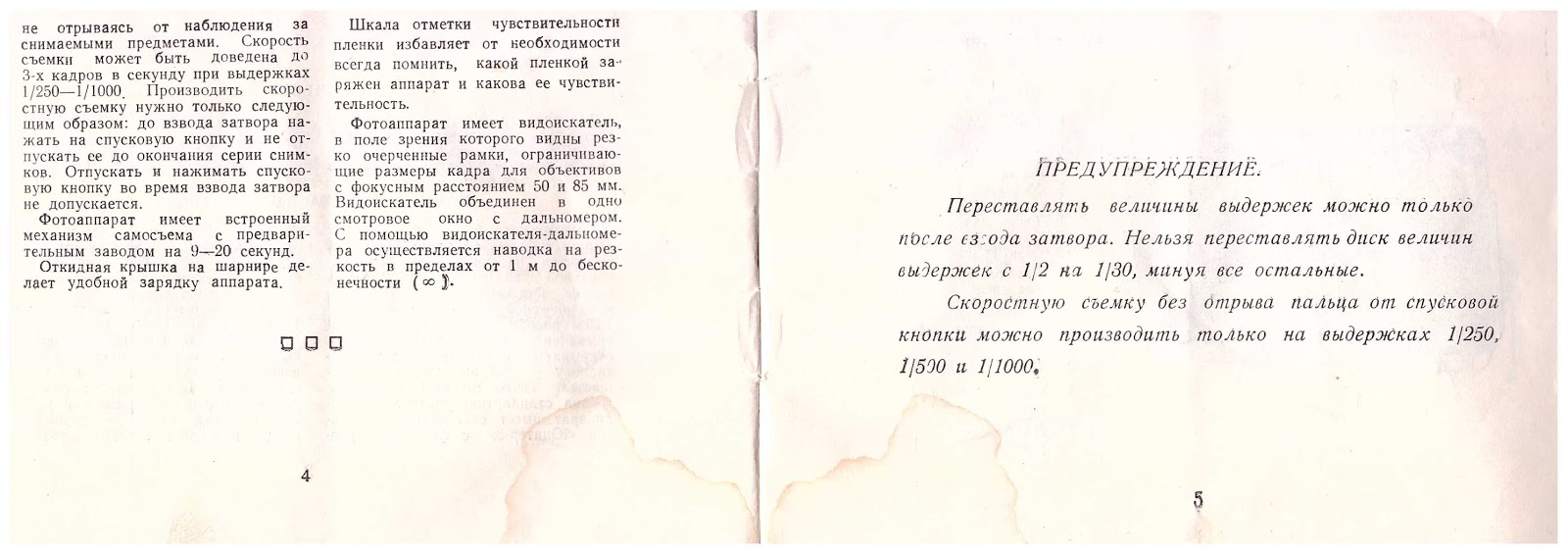

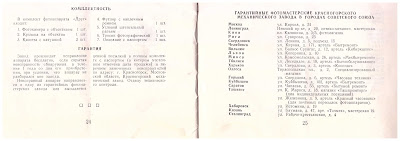

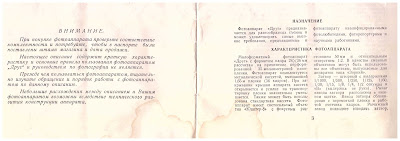

Инструкция:
