Универсальный Видоискатель обзор и инструкция
Универсальный (револьверный, турельный) видоискатель
В СССР выпускалось множество системных дальномерных фотоаппаратов.
Статус системных они носили не зря. Парк сменной оптики был весьма впечатляющим и позволял как фотографам любителям, так и профессионалам реализовывать свои замыслы.
Но особенность дальномерного фотоаппарата в том, что визирование происходит не через объектив. Фотограф наблюдает за объектом съемки через видоискатель. Поэтому, смена объектива на другой, с иным фокусным расстоянием — радиально влияет на получаемое изображение на пленке, но никак не отражается на поле зрения фотографа.
Конечно, эта проблема должна была быть решена.
Решали ее разными способами.
В некоторых фотоаппаратах в видоискателе наносились курирующие рамки. Такое решение применено, например, в фотоаппарате Ленинград.
У этой фотокамеры поле самого видоискателя соответствует ФР 35 мм, а внутри этого поля нанесены вложенные друг в друга рамки, соответствующие ФР 50, 85 и 135 мм.
В фотоаппарате Киев-5 кодирующие рамки (на 50 и 85 мм), даже двигались при фокусировке по полю кадра, компенсируя параллакс.
Продавались также внешние видоискатели на одно какое-то фокусное расстояние. Эти устройства крепились в скобу для вспышек. Например, накручивая на фотоаппарат объектив Юпитер-9, пользователь устанавливал в скобу внешний видоискатель с ФР 85 мм.
К объективу Руссар МР-2 с ФР 20 мм внешний видоискатель продавался в комплекте.
Но сегодня мы поговорим об очень эффектном устройстве, которое называется ВУ или Видоискатель универсальный.
За конструкционную особенность его также называют Револьверным.
ВУ представляет собой внешний видоискатель пять в одном.
Окуляр для наблюдения у него один.
Но при этом ВУ оборудован поворотным механизмом, благодаря которому к окуляру можно приставить один из пяти мини-объективов, меняя при этом поле зрения наблюдателя.
Таким образом, можно обеспечить соответствие пяти фокусным расстояниям: 28, 35, 50, 85 и 135 мм.
Мини-объективы все разной длинны. Тот, который отвечает за 135 мм — выступает довольно далеко.
Размер картинки, даваемой ВУ — не очень большой, но картинка светлая. Поле зрения круглое, но прямоугольная область кадрирования — обозначена четко, а изображение за ее пределами — затемнено.
В поле зрения нанесено перекрестье. Напоминает снайперский прицел :о)
При выборе ФР – 28 мм, в поле зрения попадает конец 135 мм мини-объектива.
При повороте револьверной системы, она четко фиксируется на выбранном значении ФР. Но тут есть один приятный сюрприз.
Точка фиксации соответствует ситуации, когда пользователь желает фокусироваться на далекое расстояние. Все точки фиксации помечены на шкале поворотного механизма значками бесконечности.
Но если съемка ведется на более близкой дистанциями, поворотный механизм следует вывести из положения фиксации и немного повернуть до риски, указывающей на иное расстояние.
При этом, изображение в ВУ будет немного сдвигаться, компенсируя параллакс!
Для ФР 28, 35 и 50 мм предусмотрена одна дополнительная риска – 1 метру.
Для 85 мм — две риски — 1 и 2 метра
Для 135 мм — две риски — 1,5 и 3 метра.

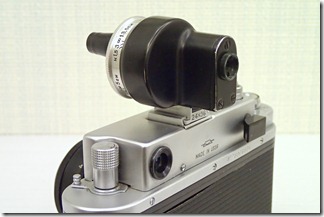

Крепится ВУ, как и все внешние видоискатели в скобу для вспышек, для чего оборудован Т-образной ножкой.
Вес устройства 80 грамм.
Что можно сказать об отношении к ВУ? В советские времена это устройство выглядело просто мега-круто!
Может кто и не помнит, но разного рода качественная оптика (бинокли, сменные объективы и т.д.) — была дефицитной, и, скажем так, недешевой.
Вещь, которая могла на лету менять приближение объектов — давала тот же WOW-эффект, что и первое знакомство с зум-объективом.
--------------------------------------------------------------------------
Информационное сообщение.
Уважаемые читатели! В социальных сетях для сайта Фототехника СССР созданы странички – визитные карточки.
Если вам интересен мой ресурс, приглашаю поддержать проект и стать участником любого из сообществ. Делитесь опытом, высказывайте соображения, задавайте вопросы, участвуйте в дискуссиях!
В соцсетях я буду выкладывать ссылки на свежие обзоры и сообщать, какие именно статьи появятся на сайте Фототехника СССР в ближайшем будущем.
Удачи!
--------------------------------------------------------------------------
Перечень всех обзоров и статей вы можете видеть на карте блога.
Инструкция:
