Байонет Contax-Киев

Байонет Contax — байонетное соединение объективов и малоформатных дальномерных фотоаппаратов, предложенное фирмой Zeiss Ikon в 1932 году.

Встречается также такое название как Contax RF.

RF, при этом, означает Range Finder, т.е. Дальномер.

После начала производства в СССР дальномерных фотоаппаратов Киев, которые были копией немецких Contax, — советский аналог байонета стали называть Contax-Киев.

Применительно к типу крепления оптики, применяемому на советских фотоаппаратах, названия Contax , Киев, Contax-Киев, — в любых разных вариациях, с добавлением RF или без — все означает одно и то же.

Байонет Contax-Киев интересен тем, что состоит, по сути, из двух почти независимых байонетов.

На камере одновременно присутствуют два крепления, одно внутри другого:

— внутренний байонет;

— наружный байонет.



У этих байонетов отличаются и рабочие отрезки. Рабочий отрезок для наружного байонета 34,85 мм, а для внутреннего — 31,85 мм.

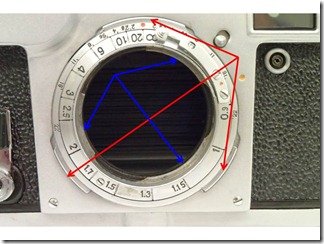

На снимке синими стрелками показаны лепестки крепления внутреннего байонета, а красными – внешнего.

Дело в том, что байонет Contax-Киев — это не просто способ крепления.

Это — довольно сложный узел, который отвечает за фокусировку и за взаимодействие объектива с дальномером камеры.

Сменные объективы к дальномерным Киевам выпускались с креплением для внутреннего байонета или для внешнего.

Для крепления к внутреннему байонету выпускались только объективы с ФР около 50 мм.

Я знаю таких только два: Юпитер-8М 2/50 и Гелиос-103 1,8/53.

Интересно то, что объективы, которые крепятся во внутренний байонет — не имеют в себе фокусированного механизма.

Эти объективы представляют собой линзоблок, снабженный диафрагмой.

У такого объектива нет ни фокусированного кольца, ни шкалы расстояний, ни шкалы глубины резкости.

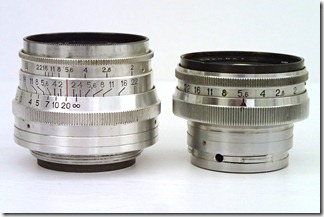

На снимке слева – Юпитер-8 под резьбу М39, а справа – Юпитер-8М под внутренний байонет.

Видно отсутствие кольца фокусировки и шкал.

Всего этого у объектива нет потому, что все это встроено в байонет и расположено на камере!

Даже фокусироваться можно вращая не объектив, а специальное колесико на камере.

В процессе фокусировки вращается весь внутренний байонет вместе со шкалой расстояний.

При этом, весь байонет (а значит и закрепленный в нем объектив) — выдвигается из камеры и задвигается обратно. Так, собственно, и происходит фокусировка.

На верхнем фото объектив сфокусирован на бесконечность, а на нижнем 1 метр и байонет при этом максимально выдвинут.

Как закреплять объектив, если байонет вращается? Да, этот вопрос конструкторам пришлось отдельно решать.

Байонет имеет стопор в положении на бесконечность. Для того, чтобы корректно установить объектив — байонет должен быть переведен в это положение, где стопор автоматически защелкивается.

Стопорение байонета решает 2 задачи:

А) объектив будет вставляться в байонет всегда в одном положении, что проще для пользователя

Б) байонет не будет проворачиваться при попытке закрепления объектива.

Т.е. мы сначала стопорим байонет, а потом фиксируем в нем объектив.

Далее, для начала работы с объективом байонет со стопора снимается. Для этого есть во такая пластинка, на которую нужно нажать.



Объектив фиксируется очень простым способом. Фиксатор — это изогнутая упругая металлическая пластина с вырезом.

При установке объектива специальный выступ на его оправе скользит по платине фиксатора и прижимает ее к основанию байонета.

В момент, когда выступ доходит до выреза в пластине — он проваливается в прорезь, пластинка распрямляется, и обратно провернуть объектив уже не получится.

Чтобы снять объектив, нужно нажать на пластину пальцем, прижать ее к основанию байонета и тогда выступ на оправе объектива перестанет упираться в край прореза, а объектив можно будет провернуть и высвободить.

Знаете, для 30-х годов такой механизм фиксации наверняка смотрелся «на ура». А вот в 80-х все это выглядело немного экзотично.

Зачем такая конструкция байонета?

Во-первых, внутренний байонет Киева обеспечивает лучшую точность взаимодействия объектива и дальномера. Ведь при смене объектива весь узел, который передает положение фокусировочной системы в дальномер — остается как был в камере.

Вспомним, что на первых ФЭДах — сменные объективы требовали индивидуальной подгонки под дальномер камеры.

Система, которая, в те годы позволяла сменить объектив без последствий для точности дальномера — смотрелась прорывной.

Во-вторых, объективы под внутренний байонет – проще своих собратьев под М39 по конструкции и потому — компактнее и, главное, — дешевле.

Имея некоторое количество объективов, фотографу, по сути, нужно приобрести только один геликоид. Тот, что расположен в камере.

Относительно недавно по этому пути пошла Sony. Система стабилизации, которую Sony применяет в своих камерах, расположена не в объективе, а в корпусе камеры. У Sony стабилизируется матрица.

Следовательно, покупая разные объективы пользователь не покупает каждый раз новый стабилизатор и потому за него не переплачивает.

Переплачивает он за другие вещи, но не будем об этом. :о)

Смысл понятен. Очень интересная идея.

Правда, красоту идеи все-таки портят реалии жизни.

Невозможно сделать шкалу расстояний и шкалу глубины резкости с одинаковым шагом для объективов с совершенно разными фокусными расстояниями.

Поэтому, все прочие объективы, которые были длиннее или короче ФР 50-53 мм выпускались под внешний байонет.

Внешний байонет жестко закреплен на корпусе камеры. В нем ничего не вращается и не двигается.

Объективы на внешний байонет, по сути, уже мало чем отличались от своих М39 собратьев. У этих объективов есть и собственный геликоид и шкалы расстояний и резкости.

Такие объективы имеют на хвосте широкую «юбку» с защелкой.

Юбка накрывает собой внутренний байонет и расположенные на нем шкалы расстояний и глубин резкости. Объектив фиксируется на внешнем байонете.

Слева Юпитер-11 под резьбу М39. Справа – Юпитер-11 под внешний байонет. Хорошо видна «юбка» крепления и защелка.

Интересно, что геликоид объективов с резьбой М39 и байонетом Contax-Киев – нужно вращать в разные стороны!

Но все не так просто, как кажется. Ведь нужно передать положение геликоида объектива на дальномер. А сделать это можно только через внутренний байонет.

Поэтому, внутри «юбки» располагается тонкое кольцо с вырезами, соответствующими форме внутреннего байонета.

При установке объектива, кольцо сцепляется  с внутренний байонетом и передает на него вращение геликоида.

При этом, в удержании объектива на камере внутренний байонет уже не участвует.

Но это еще не все.

Мы ведь помним, что при вращении внутренний  байонет выдвигается?

Чтобы скомпенсировать это выдвижение, кольцо с прорезями в объективе выполнено подпружиненным.  Байонет выдвигается — кольцо уходит глубже в объектив.

Но и это еще не все.

Мы ведь помним, что внутренний байонет стопорится на бесконечности?

Снять его со стопора можно нажав на пластинку за фокусированным колесиком и провернув немного колесико.

Но с пристыкованным на внешний байонет объективом этим колесиком пользоваться не рекомендуется.

Слишком велика механическая нагрузка на узлы камеры.  Что делать?

Решена проблема так: При надевании объектива, его «юбка» сдвигает специальный рычажок, который также как и платина за колесиком освобождает фиксатор внутреннего байонета.

В итоге, внутренний байонет вообще перестает парковаться.

Присоединенный объектив фиксируется с помощью защелки на «юбке».

И даже это еще не все!!!

В момент стыковки объектива и камеры – дистанция, выставленная на объективе и на внутреннем байонете должны совпадать. Иначе мы на шкале дистанций будем наблюдать отдно, а передавать дальномеру – другое!

Поэтому, присоединять объективы можно только в положении фокусировки на бесконечность! И у объектива и у байонета должно быть положение фокусировки на бесконечность.

Следовательно, лучше и перед снятием объектива выставить его (ну и, как следствие, байонет) — тоже на бесконечность.

И всегда следить, что ничего случайно не передвинулось.

Теперь все….

Вот так вот все интересно и напоминает пляски с бубнами, на самом деле.


Какой прок в такой хитрой системе двойного байонета?

Мне кажется, что проку немного.

Идея двойного байонета — родом из 30-х годов. Тогда, видимо, были причины полагать, что это очень перспективно.

Точность сопряжения объектива с дальномером — был весьма актуальный вопрос для тех лет.

Более дешевая реализация «полтинников».

Возможно, что-то еще.

Но проверку временем, идея, как говорится, не прошла.

Проблема точности решилась благодаря научно-техническому прогрессу, а простота полтинников нивелировалась сложностью прочих объективов.

В итоге, никто из мировых брендов эту идею не поддержал. Да и сами Арсенальцы в своем Киеве-5 от внутреннего байонета отказались, на сколько это было возможно. Почти отказались, скажем так.


Но как образец технической мысли, камеры с байонетом Contax-Киев — очень интересны.

Всем, кто коллекционирует советскую фотоаппаратуру рекомендую завести себе Киев и пару объективов под разные его байонеты. Очень интересно просто поразбираться с тем, что как работает.

Это не будет дорого стоить, зато смотрится на полке замечательно.

Можно ли установить оптику под байонет  Contax-Киев на цифровые камеры?

Можно. Но понятно, что такой переходник чисто технически весьма сложен в изготовлении и потому стоимость фабричного изделия под сотню долларов.

При этом, есть совсем немного объективов, которые стоит попробовать «в деле» и которые недоступны с более демократичным креплением.

Отчасти проблему решают умельцы, которые делают такие переходники из частей старых Киевов, сращивая их с фабричными переходниками, например, М39-ваша фотосистема.

Стоимость самодельного переходника на беззеркалку уже может быть вполне разумной.

Вполне очевидно, что корректно работать далономерная оптика будет только на беззеркальных камерах. На зеркалках — только как Макро.

В общем, если вы не энтузиаст, а просто ищите максимум качества за минимальную цену  — оптика Contax-Киев — не ваш выбор.

--------------------------------------------------------------------------
