МС Волна-9 обзор

МС Волна-9 2,8/50

Нормальный объектив для зеркальных фотоаппаратов под резьбу М42х1 с многослойным просветлением оптики.

Волна-9 — это один из очень немногих советских специализированных макро-объективов. Т.е. он адаптирован под съемку крупным планом.

Кроме Волны-9 я знаю буквально один объектив, заточенный под макросъемку. Это ФЭД-макро. Но он существенно более древний и рассчитан на дальномерные фотоаппараты с резьбой М39. Как им пользоваться я как-нибудь обязательно расскажу. Следите за анонсами.

Хотя макро-объективов в СССР было совсем мало, но не нужно думать, что макро-съемка была недостижима для пользователей. Просто для этого процесса применялись макро-кольца, которые стоили копейки, а увеличение позволяли делать даже больше, чем Волна.

О макро-кольцах читайте отдельную статью.

Вернемся к Волне. Несмотря на то, что это макро-объектив, нужно иметь в виду, что фотографировать через Волну-9 очень удаленные объекты — также ничего не мешает. Шкала дистанций — полноценная.

Что характеризует Волну-9 как именно макро-объектив?

Таких признаков несколько:

1. Минимальная дистанция фокусировки всего 24 см (именно это позволяет делать очень крупные планы);

2. Оптическая схема и сорта стекла для линз подобраны таким образом, чтобы снизить искажения, критичные для макро-съемки;

3. Помимо шкалы дистанций на объектив нанесена шкала увеличений (максимально доступное увеличение 1:2);

4. Шкала фокусировки максимально растянута для очень коротких дистанций, и сужена для средних и длинных;

5. Крупная надпись MACRO латиницей. :о)

Оптическая схема:



Фокусное расстояние: 50 мм

Угол поля зрения: 46°

Размер кадра: 24×36 мм

Количество линз/групп: 6/5

Рабочий отрезок — 45,5 мм

Относительное отверстие: 1:2,8

Пределы шкалы диафрагм: 1:2,8–1:16

Количество лепестков диафрагмы — 8

Регулировка диафрагмы — бесступенчатая

Предустановка диафрагмы — есть

Ближний предел фокусировки — 0,24 м

Соединения:

объектива с камерой — M42×1

для ввинчивающихся насадок — M52×0,75

для надевающихся насадок — ∅54 мм

Расположение крепления для светофильтров: переднее

Разрешающая способность по ТУ (центр/край): 42/30 линий/мм

Коэффициент светопропускания: 0,85

Вес — 328 грамм

Просветление многослойное, о чем свидетельствуют буквы МС на маркировке объектива, — фиолетовых оттенков.

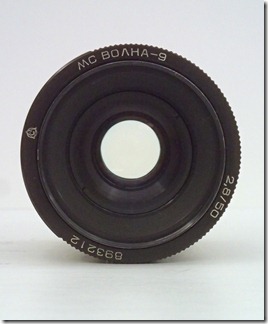

Передняя линза посажена глубоко за срезом корпуса.

Компоновка Волны-9 довольно типична для многих объективов тех лет. Некоторую обособленность создает, разве, что, место расположения маркировки. Название объектива и прочую информацию о нем нанесли на переднем торцевом срезе кольца диафрагм.

Самое близкое к камере кольцо — неподвижное. Оно служит для удерживания объектива во время прикручивания и откручивания от камеры.

Чуть дальше от корпуса— фокусировочное кольцо.  Кольцо очень широкое и снабжено удобной накаткой. Пользоваться максимально удобно.

Полный ход геликоида — очень длинный — без малого 360 градусов.

Шкала расстояний выглядит необычно. Несмотря на большой ход кольца, отрезок от 2-х метров до бесконечности занимает на шкале какой-то сантиметр. Бесконечность начинается сразу за четырьмя метрами.

Для сравнения, на другом конце шкалы отрезок между 24-мя и 26-ю сантиметрами (!!!) занимает раз в пять большую длину (!!!).

Как результат, Волной-9 на средние дистанции фокусироваться можно, но, по правде говоря, не очень удобно.

Максимальное увеличение, которое дает Волна-9 — это 1:2. Это значит, что объект, имеющий длину, например, 2 см, будучи сфотографированным, — будет иметь длину в пределах кадра пленки — 1 см.

Для специализированного объектива это не очень высокий показатель.

Сейчас стандартом считается 1:1. Т.е. в пределах кадра объект будет иметь те же габариты, что и в реальной жизни.

Пример с расчетами смотрите в статье про макро-кольца.

Но те, кто макро занимался, знают, что сделать удачный кадр с максимальным увеличением ох как не просто.

Поэтому, если говорить на чистоту, увеличения 1:2 — вполне достаточно для решения 95% задач.

Управление диафрагмой Волны-9 также необычно. Такие системы мы еще не рассматривали.

Объектив снабжен механизмом предустановки диафрагмы, но имеет всего одно кольцо, отвечающее и за предустановку и за закрытие диафрагмы до рабочего значения.

Чтобы выставить ограничитель, нужно повернуть кольцо до самого большого числа f, которое позволит выставить ранее сделанное ограничение.

Далее, кольцо нужно потянуть в сторону камеры. Оно упруго сдвинется.

В таком нажатом состоянии кольцо нужно повернуть до значения нового ограничения и отпустить.

Пружина вернет кольцо на место, и новое предельное значение диафрагмы будет зафиксировано. Теперь кольцо будет ходить только в отрезке от f2,8 до того отграничения, которое мы выбрали.

Еще немаловажно, что пока кольцо идет в пределах дозволенного отрезка, числа диафрагм, на которые указывает маркер, соответствуют действительности.

Т.е. мы можем закрыть диафрагму не только до заранее выбранного значения, но и до любого меньшего, ориентируясь на шкалу.

Объективы с предустановкой диафрагмы отдельным кольцом такого не позволяли.

Лепестки диафрагмы черные, их 6 штук. Форма лепестков такова, что на всех значениях, кроме самого открытого, лепестки формируют шестиугольные звездочки. Так называемые циркулярные пилы.

Да, Волна явно не предназначена для формирования красивой зоны нерезкости. Это макро-объектив.

Стоит ли покупать Волну-9 на цифровую камеру?

Знаете, — нет. Не стоит.

Если он вам уже достался даром с советских времен — не думайте о нем плохого. Объектив хороший, резкий.  Отлично подойдет для творчества. Портрет им снимать тоже вполне можно.

А вот если вы изначально ничем не связаны, то недорого купить сейчас можно любые, в т.ч. самые лучшие советские объективы. И тогда рациональнее посмотреть вариант, менее заточенный под макро.

Даже если вам интересно именно макро и именно на советской оптике — купите резкий универсальный объектив и к нему копеечные макрокольца. Это будет более многозадачный набор.



На этом у меня все — удачных фотографий!

Тестовые снимки:
