Фотоаппарат Киев-30 обзор и инструкция

Перечень всех обзоров и статей вы можете видеть на карте блога

Среди разнообразной продукции советских фото-предприятий особняком стоит линейка фотоаппаратов, не похожих ни на какие другие.

Это — миниатюрные фотоаппараты, рассчитанные на пленку шириной 16 мм.

Выпускались эти необычные камеры на Киевском Арсенале.

Тут я считаю нужным подчеркнуть разнообразие продукции Арсенала. На предприятии, помимо аппаратов по 35 мм пленку выпускались ведь еще среднеформатные фотоаппараты, а кроме того, — герои сегодняшнего обзора — миниатюрные камеры!

Линейка миниатюрных фотоаппаратов не очень велика, но насчитывает, тем не менее, несколько модификаций.

Началось все с аппарата Киев-Вега, который выпускался с 1960 года.

В качестве прототипа для Веги послужила японская камера Minolta-16.

Судя по фотографии, заморачиваться особо не стали и скопировали Минолту если не полностью, то в основном.

 Далее, шли следующие модификации:



Киев-Вега-2 с 1961 г.  — версия фотоаппарата с возможностью фокусировки по шкале дистанций (Вега имела жесткий фокус на ГФР).

Киев-30 с 1975 г. — модификация с увеличенным до 13×17 мм размером кадра (предшественники имели кадр 10×14 мм).

Киев-30М — вариант без синхроконтакта.

Киев-303 с 1990 г. — вариант фотоаппарата Киев-30 с измененным дизайном, без синхроконтакта и внешним кожухом из пластмассы.

При взгляде на этих малышей у меня возникает неподдельное удивление, как вообще данный класс аппаратов позиционировался при утверждении разработки и производства? Ведь нужно ж было показать руководству фото-промышленности некую идею и обосновать ее!

В советских кинофильмах Веги и тридцатки показаны исключительно как шпионские фотоаппараты!

Все школьники страны воспринимали аппарат как аксессуар разведчика!

Сейчас, интернет ресурсы, как отечественные, так и зарубежные — обязательно прибавляют к названию аппарата ярлык «шпионский».

Так для кого был сделан этот фотоаппарат? И для каких целей?

Ну, ясно, что им не собирались снабжать ни иностранных, ни собственных разведчиков. Первое глупо, а для второго — были наверняка образцы техники и получше, чем массовый недорогой аппарат.

Значит, аппарат для простых граждан. Зачем он им? Для незаметного фотографирования? Но, на сколько я знаю, в РФ и сейчас запрещены средства скрытой фото/видео-фиксации.

Во времена СССР вряд ли законы были более лояльными к такого рода технике. А граждане не теряли бдительности.

На самом деле ясно, конечно, что такая миниатюрная камера — нужна и удобна в первую очередь потому, что ее можно реально носить в кармане (даже брюк) и всегда иметь под рукой даже тогда, когда не собирался фотографировать.

Бросил в портфель и забыл. Ровно до тех пор, пока не нужно сделать снимок.

Вообще, конечно, качество снимков с кадра в четверть стандартного — оставляло желать лучшего. Поэтому, если фотосъемка хоть как-то предполагалась, то рациональнее было бы взять с собой ну хотя бы шкальную Смену.

В инструкции рекомендовали делать с 16 мм пленки отпечатки формата не более чем 9Х12 см.

Еще интересно, что в инструкциях миниатюрность аппарата практически никак не подчеркиваться.

У Веги писали, что камера легко входит в карман и сумку. В описаниях последующих модификаций даже этого не было. Аппарат один раз назывался миниатюрным в начале и все. Ни преимуществ, ни советов.

Такое ощущение, что составители инструкций сами опасались сказать что-нибудь лишнее, как покупателям, так и компетентным органам.

Хотя может я и сгущаю краски.

В любом случае, мне не очень понятно, каким чудом такой фотоаппарат физически мог появиться в советских фото-магазинах. Это просто какое-то невероятное стечение обстоятельств.

Но мы отвлеклись и пора взглянуть подробнее на героя сегодняшнего обзора.

Киев-30

Фотоаппарат Киев-30 выпускался на Киевском Арсенале с 1975 по 1987 год. А вся линейка находилась в производстве с 1960 по середину, а то и конец 90-х. Солидно!

Объектив несъемный Индустар-М 3,5/23.

Киев-30, как сейчас говорят, аппарат кропнутый, поэтому хорошо бы узнать ЭФР объектива.

Несложно найти информацию о том, что угол поля зрения Индустара-М для формата кадра 13×17 мм равен 50°. Это примерно соответствует ЭФР 50 мм. Ага, объектив не широкоугольный.

Давайте посчитаем точнее через кроп-фактор. Диагональ стандартного кадра 24×36 у меня получилась 43,27 мм, а кадра 13×17 — 21,4 мм. Значит кроп-фактор = 2,02, а ЭФР = 46,5 мм.

Вроде так, если знания теоремы Пифагора меня не подводят.

В общем, объектив по углу близок к полтиннику, и мне видится, что это не очень хорошо.

Такой концепции аппарата однозначно лучше пошел бы широкоугольник с ЭФР, эдак, миллиметров 28. А то и все 20! Хотя, нет, 28, пожалуй, наиболее сбалансированный вариант.

Такое фокусное расстояние обеспечивало бы большую глубину резкости и было бы менее критично к шевеленке.

Несмотря на миниатюрность объектива, диафрагма в нем есть. Она двухлепестковая и формирует квадратное отверстие. Аппарат позволяет выставить диафрагму от f3,5 до f11 со всеми промежуточными значениями. Вполне полноценное управление диафрагмой!

Фокусировать объектив тоже нужно.  МДФ = 0,5 метра.

Аппарат рассчитан на 16-ти мм неперфорированную пленку. Длина пленки может быть 45 или 65 см. Кадров, соответственно, будет 17 или 25.

Пленка заряжается в кассету, в которой имеются и подающая и принимающая катушки без возможности их разъединения.

Обратная перемотка у Киева-30 не предусмотрена.

В продаже существовал резак для самостоятельного изготовления 16 мм пленки из 35 мм (!!!).

Идем дальше

Затвор — шторный с металлическими шторками. Отбиваются всего 3 выдержки — 1/30, 1/60, 1/200.

На любой выдержке кадровое окно открывается полностью. Значит, синхронизация (а у аппарата есть синхронизатор), — возможна на любой из трех выдержек.

Наличие синхронизатора, конечно, вызывает удивление. Нет, опция, спору нет, полезная, но аппарат-то крохотный. Он просто меньше, чем большинство советских вспышек!

Скобы для вспышки на аппарате, конечно нет.

Автоспуска тоже нет. И штативного гнезда нет :о)

Вес моего экземпляра без объектива 180 грамм.

Элементы управления:

Главным элементом управления Киева-30 является его корпус. Корпус состоит из двух частей. Основной корпус помещен во внешний кожух и в транспортном положении скрыт в нем почти полностью.

Ширина аппарата при этом всего 8 сантиметров.

Для приведения аппарата в готовность к съемке, нужно взяться правой рукой на выступающий край основного корпуса и потянуть его вправо.

Аппарат разложится, ширина его увеличится. Основной корпус на несколько сантиметров выедет из кожуха и зафиксируется в этом положении.

При раскладывании произойдет транспортировка кадра и взвод затвора.

Только в разложенном состоянии становятся доступны колесико фокусировки и кнопка спуска. И только в разложенном состоянии через видоискатель можно визировать.

На передней панели аппарата находятся два прямоугольных глазка, забранных стеклом (!). Тот, что побольше — для видоискателя. Поменьше — защищает объектив.

Если аппарат сложен, сквозь стекла виден только серый металл внутреннего корпуса.

В разложенном состоянии при взведенном затворе через окошко объектива видна красная точка. При спущенном затворе ее нет.

Это полезное решение, т.к. иным образом понять или вспомнить — спущен ли затвор — нельзя.

Если аппарат закрыть при взведенном затворе — неэкспонированный кадр перемотается при следующем раскладывании.

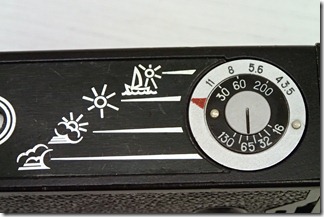

На задней панели слева круглый глазок видоискателя, а справа простейший калькулятор экспозиции.

Видоискатель Киева-30 дает некрупную, но совершенно светлую картинку. Для такой крохи лучшего не нужно.

Калькуляция экспозиции заключается в выборе чувствительности пленки и одного из четырех сюжетов:

— Яркое солнце на пляже;

— Солнечно;

— Солнце за облаком;

— Облачно.

После этого, на двух кольцах калькулятора в верхней части сойдутся экспопары.



Экспозиция задается двумя ребристыми колесиками на правом торце корпуса.

Выдержку можно менять как при взведенном затворе, так и при спущенном.

Левый торец корпуса совершенно пуст.

Снизу находится самосбрасывающийся счетчик кадров. В разложенном состоянии видно язычок фиксатора для разъединения корпусов при зарядке пленки.

Верхняя панель:

В сложенном состоянии видно только гнездо проводного синхроконтакта.

Скобы для крепления вспышки нет, видимо предполагается удерживать ее рукой. На снимке Киев-30 со вспышкой ФЭ-26, — самой маленькой, на сколько знаю, советской вспышкой.

В разложенном состоянии становятся доступны колесо фокусировки и кнопка спуска.

Колесико фокусировки не очень удобно. Оно мелкое, узкое и глубоко утоплено в нешироком вырезе во внешнем корпусе.

Шкала дистанций нанесена прямо по колесико. Отмечено всего 5 дистанций: 0,5 м; 1 м; 2 м; 5 м (вместо цифры красная точка) и бесконечность.

В некоторых положениях на выступающей части колесика не видно ни одного значения — только накатка. О точной фокусировке речи не идет никак.

Конечно, кропнутые фотоаппараты имеют глубину резкости больше, чем полнокадровые, но, повторюсь, Киеву-30 лучше подошел бы объектив пошире.

В инструкции приведен пример, при котором объектив фокусируется на 5 метров (поэтому эта дистанция и помечена красной точкой), а диафрагма выставляется на f8. При этом достигается фокус на гиперфокальное расстояние и ближний предел ГРИП начинается от 2 метров.

Неплохо, но судя по калькулятору самого Киева, диафрагму f8 с пленкой в 65 единиц с выдержкой от 1/60 и короче можно использовать только при погоде «солнечно» и «пляж».

1/30 все-таки немного длинновато для такого объектива и камеры с ненадежным хватом.

В общем, f8 удастся использовать далеко не всегда.

Ну да ладно. Это я придираюсь. Даже на f3.5, ГФР достигается на красной точке. Ближний порог будет на 3-х метрах.

Вот на дистанциях фокусировки около 2 метров и ближе, — ГРИП уже радикально сужается и тут в фокус попасть, думаю, крайне сложно.

Шкалы глубин резкости на аппарате нет. Табличка приведена в инструкции. Между тем, на корпусе достаточно места для пластинки с таблицей — она не была бы лишней.

Вот кнопка спуска вполне удобная, хоть и небольшая. Она хорошо расположена. Спуск в меру тугой.

Чтобы зарядить в аппарат пленку нужно разъединить внутренний и внешний корпуса. Для этого нужно зажать на язычок фиксатора внизу и потянуть внутреннюю и внешнюю части в стороны. Части разъединятся.

Далее нужно откинуть на себя металлическую крышку и вынуть кассету.



Отношение к камере.

Киев-30 — аппарат симпатичный. Он хотя и миниатюрный, но создает приятную тяжесть в руке. Органы управления вполне полноценные. Все серьезно. Фокусировка, экспозиция.

Корпус при сложении / разложении солидно, но мягко щелкает. Аппарат приятно взять в руки.

В школе я сталкивался с таким аппаратом. Не уверен, что именно с тридцаткой, но не суть. Одноклассник приносил показать.

Отчетливо помню свои тогдашние ощущения. ИМЕТЬ такой аппарат мне хотелось. Ну, еще бы, — шпионский аппарат. Слово «микропленка» тогда звучало как музыка для всех советских школьников.

А вот ФОТОГРАФИРОВАТЬ этим аппаратом мне не хотелось…. Совсем…

Почему? Думаю, причина такая:

Сейчас у каждого в кармане есть сотовый телефон, оборудованный неплохим фотоаппаратом. Возможность сфотографировать что угодно в любой момент — прочно вошла в привычку. На картах памяти оседают тысячи и тысячи снимков.

Во времена СССР таких привычек не было. Идея всегда иметь под рукой фотоаппарат — была не очень то очевидной. Зачем???!!!

Ведь фотографирование — это процесс. К нему нужно подготовиться, и его нужно творить. А главное, ведь нажатием на кнопку спуска все не заканчивается. Пленку нужно еще проявить, а карточки отпечатать.

Кто ж будет проявлять пленки десятками и печатать фотографии сотнями и тысячами? А если не фотографировать постоянно — так зачем постоянно носить с собой аппарат?

Поэтому, Киев-30 и не смотрелся в моих глазах на роль повседневного аппарата. Не для того воспринималась его миниатюрность. Смотрелся он именно с т.з. возможности фотографировать исподтишка.

А таких задач у меня вроде как и не возникало.

Я описал свои воспоминания, вы — поделитесь своими.

На этом у меня все. Удачи!
