Объектив Юпитер-9 Автомат обзор

Юпитер-9 2/85 Автомат

Длиннофокусный  светосильный объектив с просветленной оптикой для зеркальных фотокамер с креплением байонет Киев-Автомат.

В Юпитере-9 воплощена оптическая схема Sonnar немецкой фирмы Carl Zeiss. Конструкторская и технологическая документация Цейса достались СССР в счет репараций.

Выпускались варианты Юпитер-9 с самыми разными вариантами креплений, как для дальномерных фотоаппаратов, так и для зеркальных.

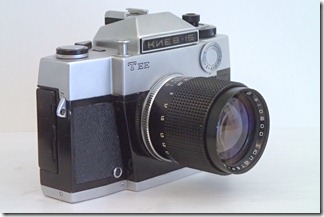

В обзоре представлена версия объектива с байонетом Киев-Автомат для фотоаппаратов Киев-10 и Киев-15.

Оптическая схема:



Фокусное расстояние: 85 мм

Угол поля зрения: 28°

Размер кадра: 24×36 мм

Количество линз/групп: 7/3

Рабочий отрезок — 44 мм

Относительное отверстие: 1:2

Пределы шкалы диафрагм: 1:2–1:22

Количество лепестков диафрагмы — 8

Регулировка диафрагмы — управление из фотоаппарата

Ближний предел фокусировки — 0,95 м

Соединения:

объектива с камерой — байонет Киев-Автомат

для ввинчивающихся насадок — M49×0,5

для надевающихся насадок — ∅51 мм

Расположение крепления для светофильтров: переднее

Разрешающая способность по ТУ (центр/край): 32/23 линий/мм

Вес — 283 г

Имеется однослойное просветление выраженного сине-фиолетового оттенка.

Объектив Юпитер-9 Автомат выполнен в едином для всей оптики под этот тип крепления дизайне и сильно не похож на своих родственников с другими креплениями.

Объектив довольно компактный. Самое близкое к камере кольцо из светлого металла — неподвижное. Оно служит для удерживания объектива во время присоединения и отсоединения от камеры.

Чуть дальше от корпуса— фокусировочное кольцо.  Оно широкое и снабжено удобной накаткой. Фокусироваться удобно.

Полный ход геликоида около 200 градусов. Для портретника это маловато. Интересно, что шкала дистанций на всех объективах Арсенала идет в противоположном направлении по сравнению с объективами с резьбой М39 и М42.

Шкала глубин резкости на объективе имеется. А вот кольца управления диафрагмой — нет.

Все управление диафрагмой осуществляется из фотоаппарата.

Лепестки диафрагмы имеют характерный цвет красной меди. Такие лепестки сильно отражают свет.

Лепестков всего 8 штук. Резьбовые версии Юпитера-9 имеют по 15 штук лепестков, что всегда является гордостью этой модели. В данном случае их количество сильно сократили.

С другой стороны, прочие объективы с креплением байонет Киев-Автомат имели еще меньше лепестков, вплоть до 5.

Есть информация, что и малое число лепестков и их специфическое покрытие — все это сделано ради снижения трения при закрытии / открытии диафрагмы.

Такова специфика байонета Киев-Автомат. Автоматика камеры сможет управлять диафрагмой только в том случае, если та будет закрываться и открываться совершенно свободно. Без малейшего сопротивления.

Поэтому, 8 лепестков – это явно попытка сохранить все-таки более правильную форму отверстия.

Еще нужно отметить, что рассматриваемая версия Юпитера-9 имеет боле высокое разрешение против резьбовых вариантов.

Тем не менее, использовать любые объективы с байонетом Киев-Автомат с современными камерами — задача сложно осуществимая.

Фабричных переходников с такого байонета никто не происходит.

Конкретно в случае с Юпитер-9 нет никакого резона пытаться присоединить его к цифровому фотоаппарату.

Если имеется желание поснимать через Юпитер-9 (а снимать через этот объектив нужно обязательно), то лучше найти резьбовую версию.  Для такого варианта подходит много фабричных переходников на большинство современных фотосистем.

А Юпитер-9 Автомат из обзора находится в сфере интересов исключительно коллекционеров.



На этом у меня все — удачных фотографий!
