Резьба M42×1 это стандарт крепления оптики для советских зеркальных фотоаппаратов. Рабочий отрезок такой оптики 45,5 мм.

Запись "M42×1" означает, что диаметр резьбы равен 42 мм, а шаг — 1 мм.

Резьба М42 на зеркальных фотоаппаратах пришла на смену стандарту M39×1 с рабочим отрезком 45,2 мм.

Подробнее об этой истории читайте в статье о резьбе М39.

Стандарт М42 с рабочим отрезком 45,5 мм был заимствован у немецкой Contax. Это обеспечило совместимость наших аппаратов с импортной оптикой.

Впервые у нас новый стандарт М42 был применен на фотоаппарате Зенит-Е.  Сам аппарат выпускался с 1965 года, но первые выпуски были еще с М39.

Под резьбу М42 в СССР было создано наибольшее количество объективов и фотоаппаратов против всех прочих типов креплений.

Техника с этой резьбой создавалась до самого заката советского фотопрома.

Благодаря тому, что стандарт М42 является копией иностранного, сейчас выпускаются переходники с этой резьбы на все современные типы креплений, как зеркальных, так и беззеркальных фотоаппаратов.

О самой резьбе мне сказать больше и нечего, но я остановлюсь на таком моменте, как управление диафрагмой на советском объективе с резьбой М42, установленном на цифровой фотоаппарат.

Дело в том, что на многих объективах с этой резьбой применялся механизм «моргающей» диафрагмы.

Смысл «моргающей» диафрагмы в том, что до рабочего значения она прикрывается только в момент нажатия на кнопку спуска. В течение же компоновки кадра и фокусировки диафрагма полностью открыта.

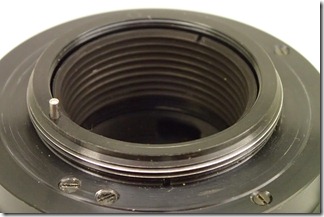

Прикрывается диафрагма механически за счет того, что специальная пластина в аппарате нажимает на небольшой металлический штырек на заднем торце объектива.

Объективы, оборудованные таким механизмом, имели в маркировке букву «М» от слова «Моргающий».

Сложность в том, что у современных аппаратов механизм закрывания диафрагмы совершенно иной и потому с советским объективом взаимодействовать не сможет.

Даже если вы подобрали правильный переходник!

И в некоторых случаях это обстоятельство создаст реальные сложности.

Это все нужно учитывать, если вы решили попробовать на своей цифровой камере что-то из советской оптики.

Сейчас мы рассмотрим основные случаи, с которыми можно столкнуться.

1. Объективы с резьбой М42 без индекса «М» названии.

Такие варианты — самые простые и удобные, по моему мнению, для цифровых камер. Все такие объективы не имеют моргающей диафрагмы.

Нет «моргали» — нет проблемы :о)

Зато большинство из них имеют механизм предустановки диафрагмы.

У некоторых предустановка реализована отдельным кольцом. Вот несколько примеров из имеющихся уже у меня обзоров:

— Гелиос-44-2 2/58

— Мир-1В 2,8/37

У некоторых и предустановка и закрытие осуществляется одним кольцом. Вот примеры:

— МС Волна-9 2,8/50

— Индустар-61Л/З-МС 2,8/50

Почему я считаю объективы с предустановкой наиболее удобными?

Потому, что собственно закрытие диафрагмы осуществляется плавно без щелчков и рывков. Мне нравится, выполняя серию снимков, плавно прикрывать диафрагму и потом при просмотре снимков выбирать тот, что наиболее сбалансирован по ГРИП.

Единственный, наверное, пример объектива под резьбу М42 без «моргалки» и без предустановки диафрагмы, — это Индустар-50-2 3,5/50.

2. Объективы с резьбой М42 с индексом «М» названии и с переключателем в ручной режим.

Эти объективы еще в советские времена были рассчитаны на использование как с аппаратами с моргающей диафрагмой, так и на более ранние варианты — без «моргалки».

Поэтому, на их корпусе есть специальный переключатель с двумя положениями «А» и «М».

«А» значит «Автоматический». В этом режиме «моргалка» включена. Поворот кольца на объективе диафрагмы не закрывает. Закроется она только при нажатии на толкатель.

«М» значит ручное управление. Видимо, от слова «Manual». В этом режиме диафрагма будет открываться и закрываться при повороте кольца на объективе. Толкатель не нужен.

Переключатели могут быть самой разной формы.

Вот пример для объектива Гелиос-44М 2/58. На Зенитарах похожий.

Это переключатель на объективе АПО Телезенитар-М 2,8/135.

Так выглядит переключатель на объективе Юпитер-21М 4/200

Скорее всего, список не полный. Если знаете чем дополнить, — пишите.

Использование таких объективов тоже не вызовет никаких проблем. Переключаем в ручной режим и используем в свое удовольствие. Правда, плавно прикрыть диафрагму уже не получится. Кольца ходят со щелчками.

3. Объективы с резьбой М42 с индексом «М» названии и без переключателя в ручной режим.

Со временем аппараты без прыгалки стали считаться окончательно устаревшими и производители объективов, как сейчас говорят, «прекратили их поддержку» :о)

Кроме того, переключатель ручного и автоматического режимов усложняет устройство объектива и удорожает его стоимость. А время шло к 90-м, нужно было экономить.

Поэтому, объективы с прыгалками лишались переключателей и начинали работать только в автоматическом режиме.

В основном, это касается, конечно, штатных Гелиосов. Все модели, более поздние, чем Гелиос-44М, например, самая распространенная версия этого объектива, — Гелиос-44М-4, — не имеют такого переключателя.

Ну тут логично. Уж коли это штатник, то использовать его скорее всего будут только с этой камерой. Зачем ему поддерживать работу с прочими? Они продавались со своими объективами.

Но есть примеры отказа от переключателя и в очень продвинутых моделях объективов. Например, тот же АПО Телезенитар-М существует в более поздней версии —  без переключателя.

Вот с такими объективами будут сложности. Никакими простыми средствами вам не удастся закрыть диафрагму на этом объективе, кроме как нажав на толкатель.

Как вариант, можно чем-то посторонним зафиксировать толкатель в нажатом состоянии. Читал про засунутую щепку от спички.

Но оно вам нужно пихать в фотоаппарат посторонние предметы? А если спичка эта вывалится и застрянет в затворе где-то?

Есть еще более радикальный способ. Объектив разбирают и удаляют толкатель. А сам механизм фиксируют в нажатом состоянии.

Мне, как коллекционеру, такой подход чужд, конечно.

Что имеем итого?

Имея желание использовать советский объектив с резьбой М42 на цифровой камере, помимо подбора переходника вам нужно обратить внимание на управление диафрагмой.

Если индекса «М» в названии нет, значит все хорошо, никаких сложностей не предвидится.

Если индекс «М» присутствует, желательно, чтобы был переключатель в ручной режим.

Если переключателя нет, то все зависит от силы вашего желания использовать именно этот объектив.

Например, если вы собираетесь пробовать Гелиос и только выбираете конкретный экземпляр, — так подберите другой вариант, — Гелиос-44-2 с предустановкой или Гелиос-44М с переключателем.

Если вам нужен именно этот объектив — снимайте им на полностью открытой диафрагме. Вы ведь хотели светосильный объектив? Используйте его светосилу на полную.

Ну а если и это неприемлемо, то ищите в Инете инструкцию по блокировке толкателя и будьте осторожны.

Учитываете также, что работа кольца диафрагмы с нажатым толкателем, — это все-таки нештатный режим для объектива. Есть отзывы о заеданиях.



На этом у меня все. Работа с объективами с резьбой М42 на камерах Nikon имеет серьезную специфику, но это тема отдельной статьи.

Самые дешевые переходники с резьбы М42 продаются на Aliexpress.

Выбрать переходник для своей камеры вам поможет табличка.

Тип	Брэнд	Ссылка на переходник
Зеркалки	Nikon	M42-Nikon F без линзы
		M42-Nikon F с линзой
	Canon	M42-Canon EF
	Sony	M42- Sony/ Minolta
	Pentax	M42-pentax K
Беззеркалки	Sony	M42-NEX
	Оlympus/ Panasonic	M42-m 4/3
	Fuji	M42-FX
	Nikon	M42-Nikon 1

Удачи!
