Объектив Юпитер-11 (Contax-Киев) обзор

Юпитер-11 4/135 Contax-Киев

Длиннофокусный сменный объектив с просветлённой оптикой для дальномерных фотоаппаратов Киев.

В Юпитере-11 воплощена оптическая схема Sonnar немецкой фирмы Carl Zeiss. Конструкторская и технологическая документация Цейса достались СССР в счет репараций.

Юпитер-11 — это объектив, который в СССР выпускался, пожалуй, в самом большом количестве вариаций. Выпускались варианты Юпитер-11 с самыми разными вариантами креплений, как для дальномерных фотоаппаратов, так и для зеркальных.

В обзоре представлена версия с байонетом Contax-Киев, произведенная на КМЗ в 1950 году. Несомтря на возраст объектив в отличном состоянии.

Оптическая схема:



Фокусное расстояние: 135 мм

Угол поля зрения: 18°30′

Размер кадра: 24×36 мм

Количество линз/групп: 4/3

Рабочий отрезок — 34,85 мм

Относительное отверстие: 1:4

Пределы шкалы диафрагм: 1:4–1:22

Количество лепестков диафрагмы — 12

Регулировка диафрагмы — бесступенчатая

Предустановка диафрагмы — отсутствует

Ближний предел фокусировки — 1,5 м

Соединения:

объектива с камерой — внешний Байонет Contax-Киев

для надевающихся насадок — ∅42 мм

Расположение крепления для светофильтров: переднее

Разрешающая способность по ТУ (центр/край): 34/19 линий/мм

Коэффициент светопропускания: 0,78

Вес — 272 г

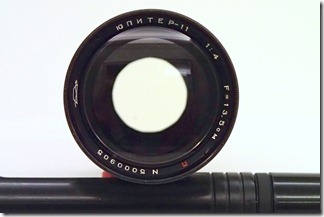

Объектив просветленный, на что указывает красная буква П на переднем торце. Просветление химическое однослойное едва заметного фиолетового оттенка.

Фокусное расстояние указано по старому стандарту — в сантиметрах — 13,5 см.

Байонетный Юпитер-11, в общем, похож на своего резьбового собрата. Разница ощутима, но понять ее можно только поставив объективы рядом.

Юритер-11 для камер Киев — немного тоньше и короче. За счет того, что объектив сам по себе очень тонкий, «юбка» внешнего байонета сильно бросается в глаза.

Как всегда, шкала дистанций объектива для камер Киев направлена в другую сторону по сравнению с резьбовыми версиями.

Кольцо фокусировки расположено удобно и имеет комфортную ширину.

Полный ход геликоида около 150-160 градусов. Это меньше, чем у М39 версии при том, что МДФ у рассматриваемого варианта — 1,5 метра, т.е. шкала сама по себе шире.

К кольцу управления диафрагмой никаких претензий. Оно расположено ближе к переднему концу объектива, но в пределах камфорного доступа.

Традиционная особенность оптики для дальномерных фотоаппаратов Киев в том, что весь блок управления диафрагмой, включая шкалу, вращается вместе с геликоидом. При фокусировке на малых дистанциях, шкала диафрагм перемещается ровно на нижнюю сторону объектива. Конечно, это не очень удобно.

Диафрагма состоит из 12-ти черненых скругленных лепестков. На любом значении диафрагмы лепестки образуют ровный круг.

Как уже говорилось, в обзоре версия, выпущенная в 1950 году. Корпус объектива покрыт прозрачным лаком, который эффективно защитил поверхность от коррозии. Несмотря на возраст, этот Юпитер выглядит как новый.

Тестовые снимки обязательно ожидаются.
