Объектив Юпитер-3 (Contax-Киев) обзор

Юпитер-3 1,5/50 Contax-Киев



Сменный  сверхсветосильный объектив с просветленной оптикой для дальномерных фотокамер Киев.



Конструкция Юпитер-3 скопирована с  объектива Carl Zeiss Sonnar 1,5/50, а до 1954 года Юпитеры-3 собирались из немецких комплектующих, полученных СССР с рамках репараций.

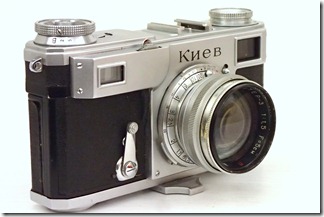

У меня уже есть обзор резьбового Юпитер-3 для дальномеров Зоркий и подобных резьбовых аппаратов. Сегодня рассмотрим версию с байонетом Contax-Киев.



В обзоре представлен объектив произведенный на Загорском оптико-механическом заводе ЗОМЗ (Сергиев Посад) в 1963 году. Если учитывать что, большинство моих объективов для камер Киев датированы началом 50-х, то это, практически, новодел…. :о)



Оптическая схема:



Фокусное расстояние: 50 мм

Угол поля зрения: 45°

Размер кадра: 24×36 мм

Количество линз/групп: 7/3

Рабочий отрезок — 31,85 мм



Относительное отверстие: 1:1,5

Пределы шкалы диафрагм: 1:1,5–1:22

Количество лепестков диафрагмы — 13

Регулировка диафрагмы — бесступенчатая

Предустановка диафрагмы — отсутствует



Соединения:

объектива с камерой — внутренний байонет Contax-Киев

для ввинчивающихся насадок — M40,5×0,5

для надевающихся насадок — ∅42 мм

Расположение крепления для светофильтров: переднее



Разрешающая способность по ТУ (центр/край): 30/14 линий/мм

Коэффициент светопропускания: 0,80



Вес — 130 грамм

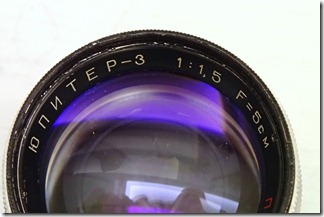

Просветление химическое однослойное фиолетового оттенка. На наличие просветления указывает также красная буква П. Фокусное расстояние показано по старому стандарту – в сантиметрах.

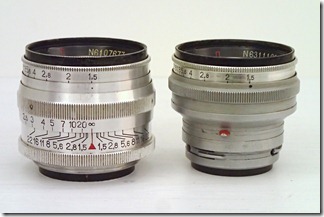

Размерами байонетная версия сопоставима с резьбовой, «стройнее» только. Есть, однако, существенное отличие. Юпитер-3 — это «полтинник», значит он предназначен для установки во внутренний байонет Contax-Киев.



Подробнее об этом сложном и интересном стандарте соединения объективов с фотоаппаратами читайте в специальной статье.



Фокусировка объектива во внутреннем байонете осуществляется с помощью самого крепления, поэтому такие объективы полностью лишены кольца фокусировки.



Юпитер-3 — не исключение. Объектив представляет собой линзоблок с диафрагмой.  Геликоида и шкал расстояний и глубины резкости у него нет.

Кольцо управления диафрагмой  находится пойти на самом переднем срезе и имеет небольшую накатку. Управление им не вызывает никаких сложностей, традиционное неудобство только в том, что при фокусировке вращается весь объектив, а значит, шкала диафрагм перемещается вместе и индексом, указывающим на выбранное значение.



Лепестков диафрагмы 13 штук.  Они черненые, матовые. Форма лепестков такова, что круг, они, строго говоря, не образуют, но количество их этот недостаток компенсирует.  С кружками в зоне нерезкости все будет хорошо.



На этом у меня все, удачи!



Тестовые снимки ожидаются.
